第二種電気工事士技能試験対策　配線器具・電線

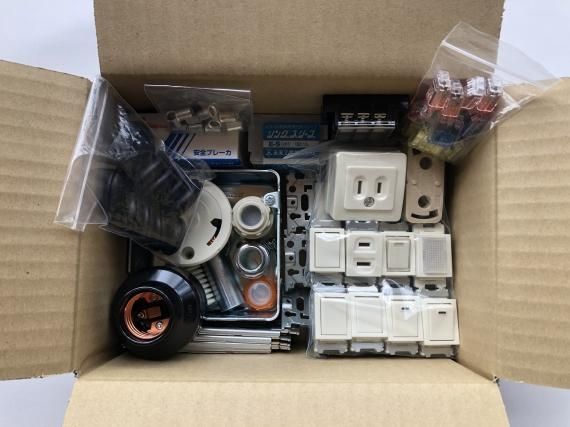

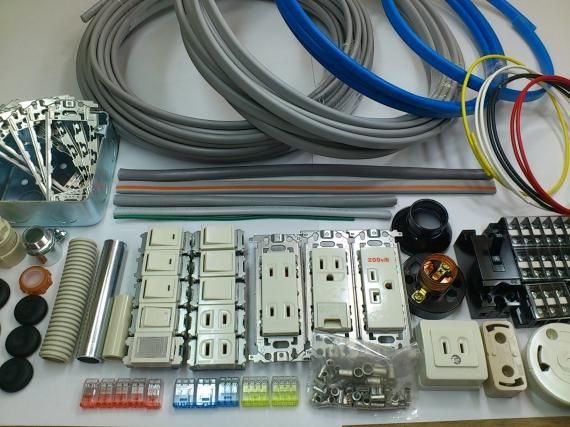

2024年版　第二種電気工事士　技能試験対策教材　器具･電線セット
型番	S2024KD
販売価格	19,000円(内税)
購入数

ケーブルを金属製のジョイントボックス（アウトレットボックス）類に挿入するときに、ケーブルを保護するために使用する。電気工事士技能試験教材の器具セットには19と25のサイズが入っているが、ジョイントボックスのノックアウト穴の径に合わせて使い分けをする。電気工事士技能試験では表と裏を逆に取付けしても欠陥にはならない。

電球などをねじ込んで接続できるようＥ型の受金を備えたもので、結線には極性がある。受金部のねじ側には接地側電線（白色）を結線しなければならない。極性を間違えて結線をすると電気工事士の技能試験では不合格となる。教材のランプレセプタクルはカバー付きになっているが、実際の試験ではカバーは外されて支給されている。技能試験では実際にカバーを締める作業はないが、電線の引込口から出ている電線が長すぎてカバーが締まらない状態の場合は欠陥となる。

天井下面に取付けコードペンダント照明器具を吊る。結線には極性があり『W』や『接地側』又は『Ｎ』という文字が書かれている側に接地側電線（白色）を結線する。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では極性を間違えて結線をすると不合格。結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合も不合格となる。

一つの場所（一か所）から電灯など負荷機器の開閉に用いる。スイッチ本体の裏側に記号が表示されているが、非接地側電線（黒色）は左右どちらに結線をしても良い。結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

二つの場所（二か所）から電灯など負荷機器の開閉に用いる。スイッチ本体の裏側に電線を結線する端子があり、数字で『0』、『1』、『3』と表示されている。『0』の接続端子には、非接地側電線又は負荷側の黒色電線を結線する。結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

三つ以上の場所（三か所以上）から電灯など負荷機器の開閉に用い、3路スイッチ2個と組み合わせて使う。スイッチ本体の裏側に電線を結線する端子があり『1』、『2』、『3』、『4』と表示されている。『1』、『3』側と『2』、『4』側に分けて結線をする。4路スイッチは表面が3路スイッチと同じなので、裏面や側面に貼られたシールで違いを判断する。結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

一つの場所（一か所）から電灯など負荷機器の開閉に用いる。スイッチの内部に電圧検知形のパイロットランプが組み込まれたもので、パイロットランプと接点が並列に接続されている。スイッチを『切』にすると、内部のパイロットランプが点灯し、『入』にして電灯が点灯すると内部のパイロットランプが消灯する。スイッチ本体の裏側に記号が表示されているが、非接地側電線（黒色）は左右どちらに結線をしても良い。結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

壁に埋込まれたボックスに埋込連用取付枠に取付けて使用する。結線には極性があり接地側電線（白色）は、必ず接地側端子に結線する。接地側端子はメーカーによって『W』や『接地側』又は『N』という文字が書かれている。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では極性を間違えて結線をすると不合格。結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合も不合格となる。

接地極付プラグを差し込んだり電気機器からの接地線をネジで結線することができる。図記号はコンセントの記号にEETとする。結線には極性があり接地側電線（白色）は、必ず接地側端子に結線する。接地側端子はメーカーによって『W』や『接地側』又は『N』という文字が書かれている。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では極性を間違えて結線をすると不合格。結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合も不合格となる。

壁に埋込まれたボックスに埋込連用取付枠に取付けて使用する。結線には極性があり接地側電線（白色）は、必ず接地側端子に結線する。接地側端子はメーカーによって『W』や『接地側』又は『N』という文字が書かれている。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士の試験では極性を間違えて結線をすると不合格。結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合も不合格となる。

埋込連用器具を取付ける時に使用する金物。配線器具を取付ける位置は、取付ける器具の数によって決まる。実際の工事では化粧プレートを取付けるので、プレートの穴と同じ位置に器具を取付ける。電気工事士技能試験ではプレートの取付けは省略されるので、複数の器具を取付ける場合は試験問題の配線図通りの配置をしなくてはならない。電気工事士技能試験では取付け位置の誤りや取付枠を裏返しで使用した場合は欠陥となる。しかし、上下を逆に使用した場合は欠陥にはならない。

極性がないので接地側電線（白色）と非接地側電線（黒色）はどちらに結線をしても構わない。第二種電気工事士技能試験の施工条件では確認表示灯（パイロットランプ）と示され、常時点灯もしくは負荷機器と同時点滅にするのかが指定されるので、指定通りの点灯方法になるように結線をしなくてはならない。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士技能試験において、結線部分が絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

プラグ受けの一種で必要に応じて造営材などに露出で設置ができる。結線には極性があり接地側電線（白色）は、必ず接地側端子に結線する。接地側端子はメーカーによって『W』や『接地側』又は『N』という文字が書かれている。極性を間違えて結線をすると電気工事士の試験では不合格となる。教材の露出コンセントはカバー付きになっているが、実際の試験ではカバーは外されて支給されている。技能試験では実際にカバーを締める作業はないが、電線の引込口から出ている電線が長すぎてカバーが締まらない状態の場合は欠陥となる。

電源は単相三線式100/200V回路の200Vを利用する。結線は本体裏側の電源端子に単相三線式100/200V回路の非接地側電線二本を結線する。電線の色は一般的に『黒色』と『赤色』となり、電源端子には極性がないのでどちらにどの色の電源を結線しても構わない。接地線（緑色）はアース表記のある接地側端子に結線する。結線するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字（㎜）でも長さが示されている。電気工事士技能試験において、結線部分が絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。

波付きポリエチレン管の外側を難燃性塩化ビニルで覆ったもの。一般的に配管材として使用され、耐燃性があるので露出場所に使用できる。PF16で一巻50m巻きだが電気工事士技能試験教材の器具セットでは70mmに切断している。

合成樹脂製可とう電線管の付属品で、アウトレットボックス（ジョイントボックス）との接続に用いる。

電気工事士技能試験では機器や器具で、実際のものが大きいとか高価なものは代用として端子台が使用され、2P（2極）から6P（6極）のものが用いられる。代用の端子台は端子台についている座金で線を押え、ねじを締めつけて結線をするので、輪づくりをする必要はない。機器によっては問題で内部結線図が示され、端子台の端子に何色の電線を結線するのかが指定される。

電線管の接続は「止めねじ方式」なので管の端にねじ切りをしない。そのためねじ溝の厚さ分だけ薄くなっている。鋼製電線管は管の厚さが約2.3㎜以上のものは「厚鋼電線管」、管の厚さが1.6㎜以上のものは「薄鋼電線管」、管の厚さが1.2㎜以上のものは「ねじなし電線管」として使用される。これらの標準の長さは3,660㎜だが、電気工事士技能試験教材の器具セットでは100㎜に切断している。

ねじなし電線管用　止めネジ

2個

ねじなし電線管とアウトレットボックス（ジョイントボックス）などの接続時に用いる。ねじなし電線管をボックスコネクタに差込み、特殊止めねじの頭をドライバーで締め付けると、最良の締め具合でねじ頭がねじ切れるようにできている。ボックス側に近いもう一つのねじは接地線の取付け端子である。

アウトレットボックス（ジョイントボックス）と接続する金属管端に取付け、引出し電線の被覆を傷つけないように保護する目的で用いる。電気工事士技能試験の支給材料ではねじなし電線管用ボックスコネクタに組み込んだ状態で配られている。

圧着をする必要がなく差込むだけで電線相互の接続ができ、接続の変更が容易である。実際の電気工事では2本用から8本用を使用するが、電気工事士技能試験では2本用から4本用までが使用されている。使用する個所は施工条件にて示される。接続するときの心線の長さはストリップゲージに合わせて切断をする。ストリップゲージには数字でも長さが示されている。電気工事士技能試験において、心線挿入不足、絶縁被覆の剥き過ぎで心線が露出している場合などは不合格となるので注意が必要。

配電盤や分電盤などに使用するもので、過電流のときに電路を自動的に遮断し、配線や機器を過電流から保護する。結線は『Ｎ』の表示がある端子に接地側電線（白色）、『Ｌ』の表示がある端子に非接地側電線（黒色）とする。極性を間違えて結線をすると電気工事士の試験では不合格となる。本体の『上』・『下』のどちらを『電源側』・『負荷側』にしても欠陥にはならない。

アウトレットボックス（ジョイントボックス）内で電線相互の接続を圧着接続するときに用いる。『小』、『中』、『大』3種類の大きさがありＥ形という。接続する電線本数や太さなどの組み合わせにより大きさを使い分けるが、電気工事士の技能試験では『大』は使用されない。圧着接続する圧着工具はJIS規格適合品で握り部分が黄色のものを使用する。

金属管配管工事で器具やコンセントなどを取付けるためのボックス。器具への分岐線や他のボックスへの電線の接続はこのアウトレットボックス内でおこなう。底面や側面に径の異なったノックアウトがあり、電線管の径にあったものを打ち抜いて使う。電気工事士技能試験では使用する部分のノックアウト穴が抜打ち済みで支給される。電気工事士技能試験教材の器具セットではノックアウト穴は抜打ちされていないので、必要な場所をハンマーなどで抜打ちして使用する。
