電気工事士技能試験の練習用電線販売

単品(器具・工具)

埋込連用タンブラスイッチE(4路)

埋込連用タンブラスイッチE(4路)
型番 WN5004 Panasonic
販売価格
1,100円(内税)
購入数
商品番号 tan037

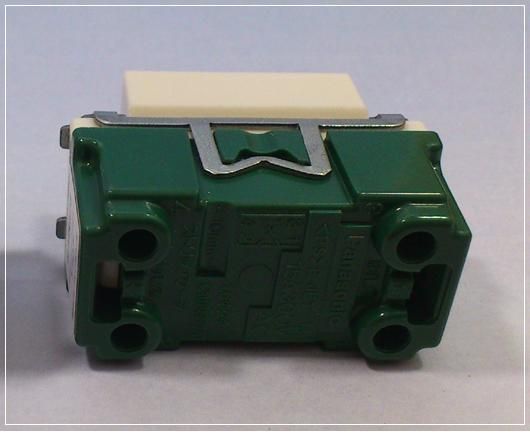

商品説明 三つ以上の場所(三か所以上)から電灯など負荷機器の開閉に用い、3路スイッチ2個と組み合わせて使う。 スイッチ本体の裏側に電線を結線する端子があり『1』、『2』、『3』、『4』と表示されている。 『1』、『3』側と『2』、『4』側に分けて結線をする。 4路スイッチは表面が3路スイッチと同じなので、裏面や側面に貼られたシールで違いを判断する。 結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。 ストリップゲージには数字(弌砲任眥垢気示されている。 電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。
数量 1個
