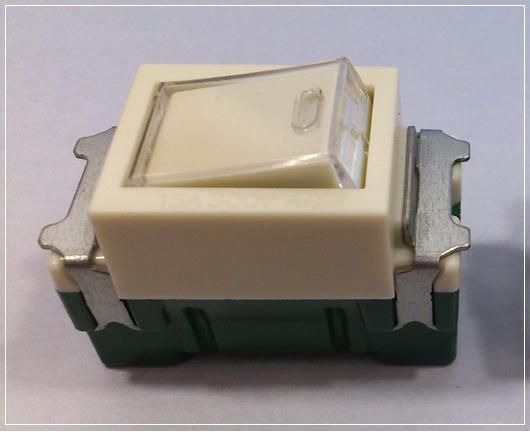

埋込連用ホタル(位置表示灯内臓)スイッチB(片切)

埋込連用ホタル(位置表示灯内臓)スイッチB(片切)
型番 WN5051 Panasonic
販売価格
540円(内税)
購入数
商品番号 tan040
商品説明 一つの場所(一か所)から電灯など負荷機器の開閉に用いる。 スイッチの内部に電圧検知形のパイロットランプが組み込まれたもので、パイロットランプと接点が並列に接続されている。 スイッチを『切』にすると、内部のパイロットランプが点灯し、『入』にして電灯が点灯すると内部のパイロットランプが消灯する。 スイッチ本体の裏側に記号が表示されているが、非接地側電線(黒色)は左右どちらに結線をしても良い。 結線するときの心線の長さはスイッチ本体裏側にあるストリップゲージに合わせて切断をする。 ストリップゲージには数字(弌砲任眥垢気示されている。 電気工事士の試験では結線部分で絶縁被服の剥き過ぎにより心線が露出をしている場合は不合格となる。
数量 1個
